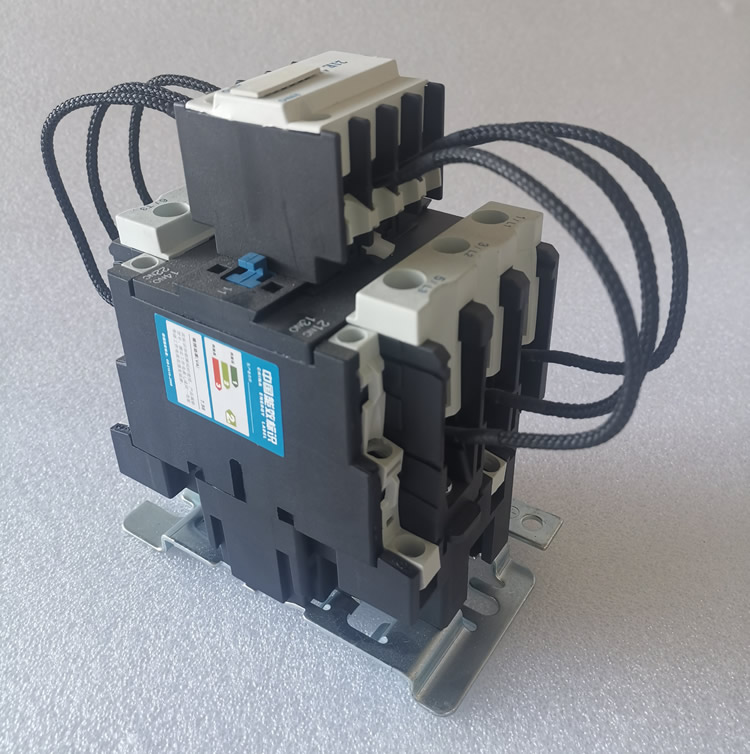

一、用途與特點

CJ19(16)-25、32、43、63、85、95切換電容器觸器，專用于投切低壓并聯電容器，遷應用于交流50Hz,電壓至380V的無功功率樸償設備申，接觸器附有抑制涌流裝置，能有效地減少合閘涌流對電容的沖擊和降低斷開瞬間的操作過電壓，可代替原來由一只接

觸器和三只限流電抗器組成的切換裝置，體積小、重量輕、通斷能力強、安裝方便。

二、使用條件

2.1海拔高度:不超過2000m.

2.2周圍空氣溫度: -25℃-+40℃。

2.3相對濕度: +25℃時不大于90%。

2.4空氣中無導電塵埃和腐蝕金屬的氣體。

2.5安裝面與垂直面的傾斜度不大于5°。

2.6污染等級: 3級。

2.7安裝類別: |||類。

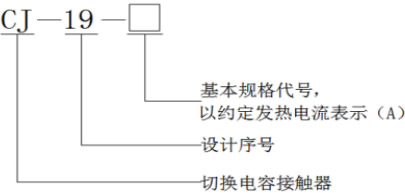

三、型號定義

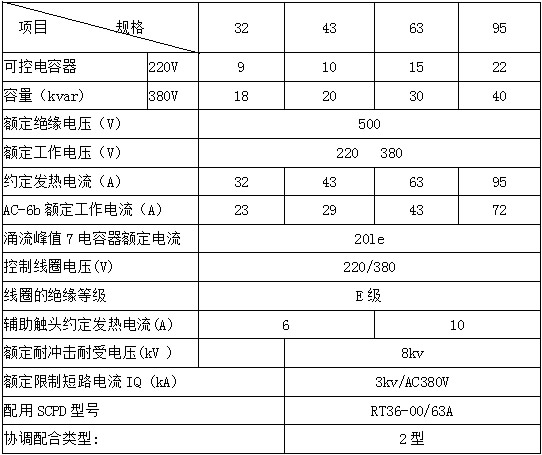

四、主要技術參數

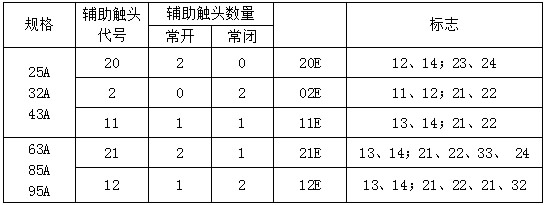

4.1輔助回路:

額定沖擊耐受電壓U imp : 4KV

額定限制短路電流配合SCPD 型號: RT28-32/1OA

相應使用類別下額定工作電流Ie (A)和工作電壓Ue(V) ;AC-15:380V/0.95A，DC-13 : 220V /0.15A，

是否有屬于與電源觸頭相連的輔助觸頭的要求鏡像觸頭，符合附錄F，具有符號額定絕緣 電壓U i:AC 380V

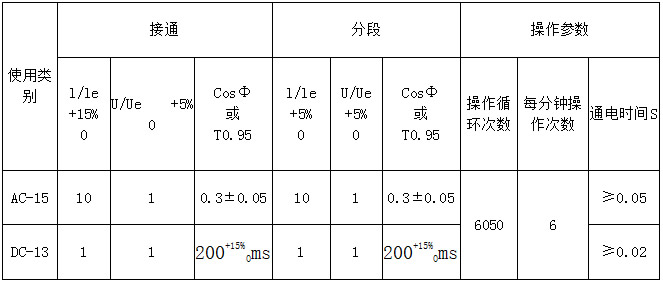

4.2正常條件下的接通和分?jǐn)嗄芰σ姳?/span>2:

(1)頭50次操作循環應在U/Ue=1.1條件下進行。

(2)電流從接通電流值降到分?jǐn)嚯娏髦敌枰贿m當?shù)臅r間。

4.3額定限流短路電流:

當觸頭用額定電流為10A的RT16-10型熔斷器保護時，就能承受熔斷器短路電流的考核。其實驗預期短路電流為1000A時(有效值)，CosΦ 中為0.5-0.7。

4.4配用SCPD型號: RT16-50(43型)/RT16-63(63型)，協調配合型:“2" 型。

五、外形尺寸安裝

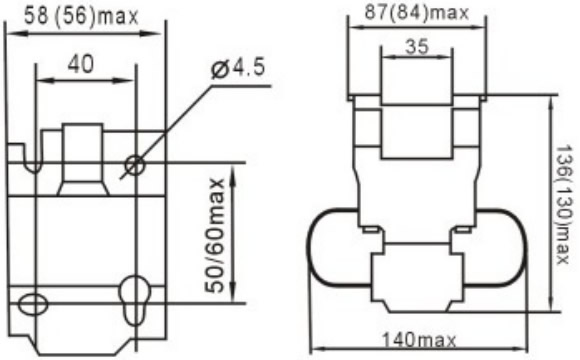

CJ19(16)-25\32\43A外形尺寸安裝尺寸

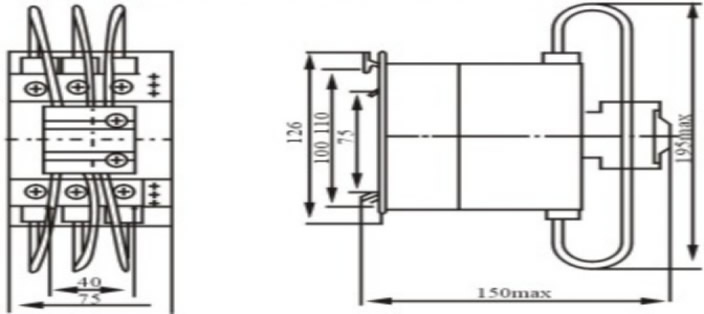

CJ19(16)-63\85\95A外形尺寸安裝尺寸

接觸器除可用螺釘安裝外，亦可采用標準卡軌快帶嵌入方式安裝。對CJ19-25、-32、43接觸器，卡軌寬度35mm,對CJ19(B)-63、85、95接觸器，卡軌寬度35mm成75mm。

六、內部電路連接

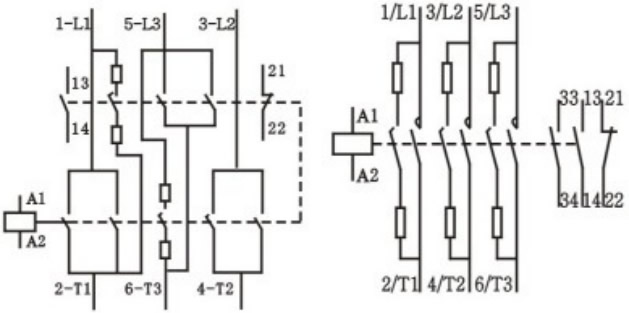

CJ19(16)-32、43線路圖                                 CJ19(B)-63線路圖

七、使用與維護

7.1接觸器的進線及出線都必須連接可靠，免得在通電時間因跳火而引起相間飛弧，損壞接觸器及設備。

7.2電容器合閘時，若遇到涌流過大，超過本接觸器的抑制能力時，電阻可能被燒壞，此時可更換電阻后繼續使用。

7.3無功功率補償設備中的放電裝置所選用的電器，其絕緣電壓應大于2Ue,以免因放電裝置的故障而損壞接觸器。

八、訂貨

訂貨時應寫明型號規格，并注明線圈電壓如CJ19-32/11,線圈電壓380V, 24臺。
