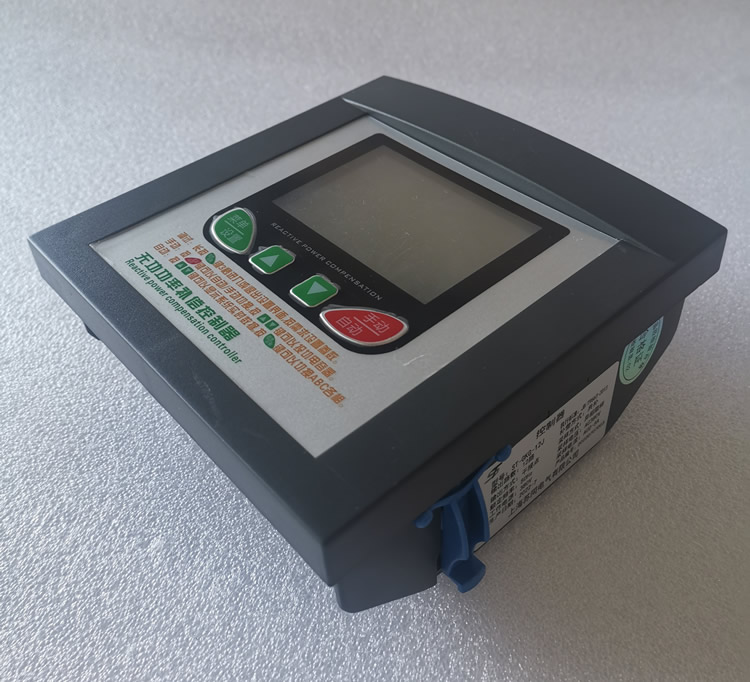

一、產品概述

海拔高度：≤2500米

環境溫度：-20℃ － +70℃

相對溫度：40℃時20%－90%

大氣壓力：79.5Kpa－106KPa

STR:  S：報警輸出     T：溫度測量及風扇控制      R：RS485通訊_無字母代表沒有相應功能

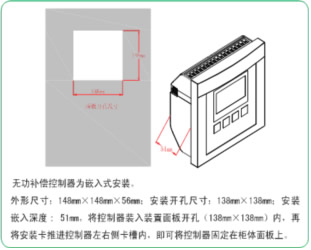

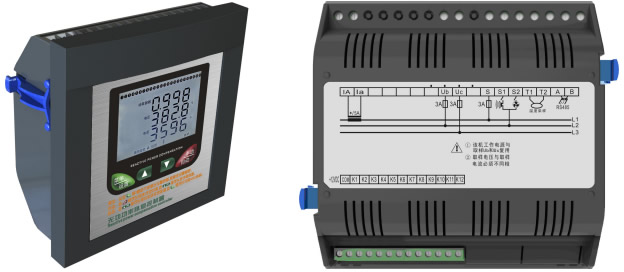

四、產品外形及安裝尺寸

五、基本功能
5.1顯示功能
采用低功耗LCD液晶中文顯示屏， 可實時顯示三相功率因數、電壓、電流、有功、無功、頻率、溫度、諧波電壓和電流的總畸變率；風扇工作、電容器投切狀態、報警顯示、投入或切除的等待進度、感性或容性指示、通訊是否有收發信號等…；
5.2設置功能
1）可設置使用密碼進入設置菜單、CT一次側電流和二次側電流、時鐘設置、催款日期設置、過壓保護、欠壓保護、諧波電壓總畸變率保護設置、諧波電流總畸變率保護設置、過溫度啟動風扇、過溫度報警切除電容器、目標功率因數、投切門限、投切延時、放電延時、控制方式（補償或?yàn)V波）、電容配置、通信參數等…。
2）可通過抄表機（PDA）設置以上各項參數；
3）設置參數自動記憶、掉電不丟失。
5.3無功補償功能
1）取樣物理量為無功功率，無投切振蕩、無補償呆區；
2）具有手動投切和自動投切兩種運行方式；
3）邏輯投切方式，每相電容級數，每組容量自由設定；
4）控制輸出能適應電子開關、交流接觸器、復合電子開關或真空接觸器等不同投切元件；
5）控制輸出接點1－24路、每路DC12V、60mA或AC220V、5A。
5.4保護功能
1）具有自檢復歸和自動復位功能；
2）具有欠壓、過壓保護功能；
3）過溫度保護功能；
4）具有諧波超限保護功能。
5.5實時數據通訊功能
具有RS－485數據傳輸接口，支持MODBUS通訊協議，（可以訂制DL645規約）通過其與計算機/抄表機連接，可實時監測電網有關參數、設置參數、工作狀態，對預置參數進行修改、并能實現本地或遠程各種數據信息的采集和交換。
5.6超限及故障警示功能
當電網出現故障或某個參數超限時， “報警”字樣閃爍點亮，且超限項的數值閃爍提示該參數超限。
5.7抄表機功能
抄表機以聯想天璣掌上電腦作為通訊機型，能準確抄錄各項數據，并能對控制器進行實時監測和參數設置。
1）抄表機中文提示，操作簡捷、明了。
2）可用抄表機實時監測電網有關參數、工作狀態、系統時間等。
3）可對控制器的所有參數進行設置。

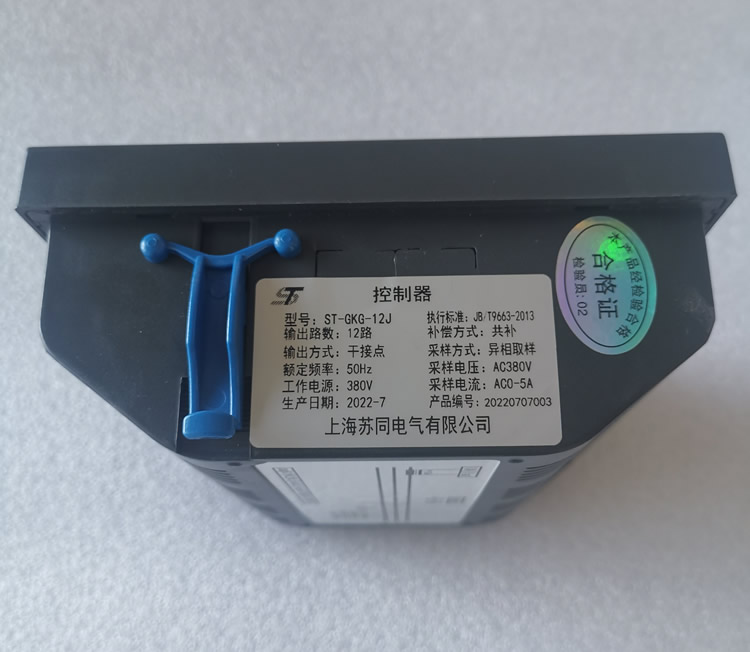

六、技術參數
6.1 基本參數                                          CT二次側電流： 5A(可特殊定做1A)

電源電壓：AC380V±20%   50Hz±5%     過壓設置：400V-480V   步長1V (出廠默認438V設置0.00V關閉此功能)
取樣電壓：AC380V                               欠壓設置：300V-360V
取樣電流：≤5A
本機功耗：≤12W
靈敏度：≥100mA
6.2.1 控制參數
CT一次側電流：60A－9995A（必須取樣進線柜電流CT,且正確設置互感器的一次電流數值）
步長1V(出廠默認320V設置0.00V關閉此功能)
諧波電壓設置：1%－25% (出廠默認6%設置0.00%關閉此功能)
諧波電流設置：1%－100%
(出廠默認15%設置0.00%關閉此功能)
過溫度啟風扇：15℃－45℃
（出廠默認30℃設置0℃關閉此功能)
過溫度報警：35℃－60℃
（出廠默認40℃設置0℃關閉此功能)
目標功率因數：0.8-1.00（出廠默認0.99)
投切門限：0.5－1.2  步長0.1（出廠默認1.0)
投切延時：0.02秒－600秒 (出廠默認20秒)
放電延時：0秒－180秒  步長10秒
（出廠默認180秒0秒關閉此功能)
1-24路電容容值：0－999Kvar  步長1 Kvar
（出廠默認0Kvar，必須設置才能運行）
通訊地址：1－254
波特率：1200，2400，4800，9600，19200，38400
密碼設置：可設任意4位數，如果忘記設置密碼可通過萬能密碼0110（記住后用黑筆涂抹掉）可進入
6.2.2控制參數二（有附加功能型號的參數，需輸入密碼“1336”進入設置）
催款設置：0-9990日（出廠默認0000日，為關閉此功能，若使用此功能請將上述密碼“   ”用黑筆涂抹掉）保護設置3次諧波電壓畸變率：1%－25% (默認0.00%關閉此功能，若加7%的電抗可以啟用防止3次諧波放大)
保護設置3次諧波電流畸變率：1%－99%  (默認0.00%關閉此功能，若加7%的電抗可以啟用防止3次諧波放大)
控制方式：補償（先投先切循環模糊投切方式）或 濾波（先投后切濾波方式）
保護設置功率因數：范圍0.000-0.600（保護設置功率因數值，建議設置為：0.200，當功率因數在0至設定值時不投入電容器，已投入的電容器必須切除）
6.3 測量精度
電壓：±0.5%
電流：±0.5%
功率因數：±1.0%
有功功率：±2.0%
無功功率：±2.0%
6.4 通訊
物理接口：RS－485
通訊規約：MODBUS
波特率：1200，2400，4800，9600，19200，38400

七、安裝調試

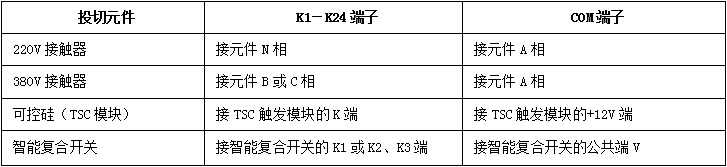

注：① 因各型號控制的投切器件不同，K1－HUK24及COM點的接線方式請參照下表:

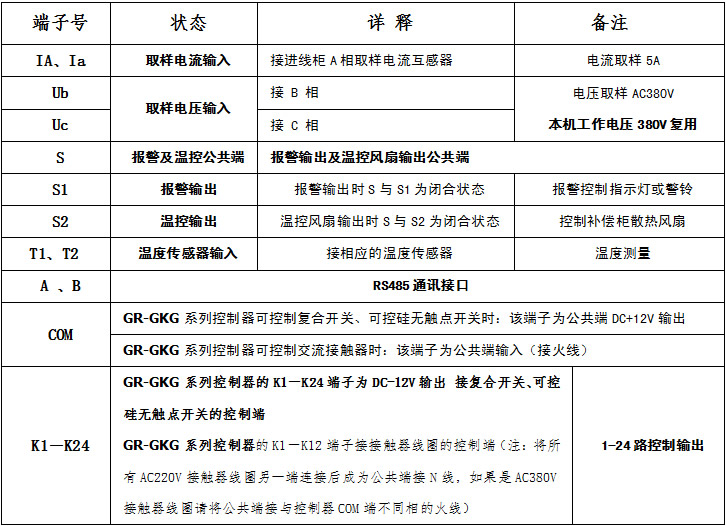

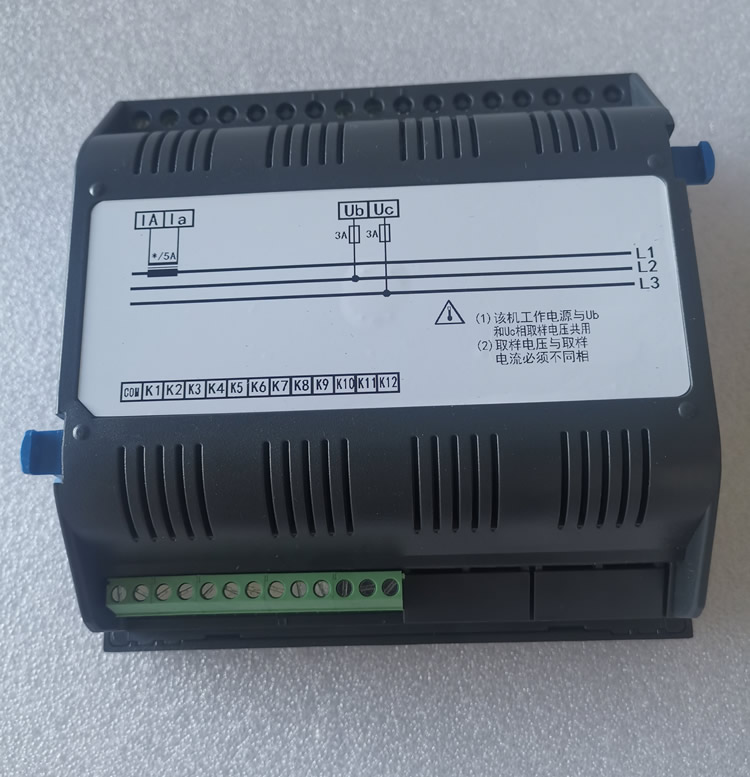

1 控制器后面板各端子號定義如下表：

7.1 安全提示
1)電源輸入和CT二次側均會危害人身安全，所以操作人員在安裝、調試及檢修時必須遵照有關的安全操作規程，以確保人身設備安全。接線時應選擇合適的線徑，并嚴格按照接線圖進行正確接線、以保證操作的安全性和可靠性。
電壓信號線兼作電源輸入，所以安裝位置應盡量遠離高壓電及大電流載體，以減少電磁干擾。

電流信號線宜選用2.5mm2的單股銅導線、且導線盡可能短。

接點輸出容量為DC12V、60mA，其連線應盡量遠離輸入回路、高電壓和大電流載體。
2)檢修和調換控制器時，必須先切斷電源，然后將電流互感器的電流信號線短接。
3)帶電采集、設置數據時，均不得接觸帶電部分，以確保人身設備安全。
7.2 安裝與接線
將控制器裝入裝置面板開孔（138mm×138mm）內，再將安裝卡推進控制器左右側卡槽內就可以將控制器固定在裝置面板上，安裝簡單、方便、快速。

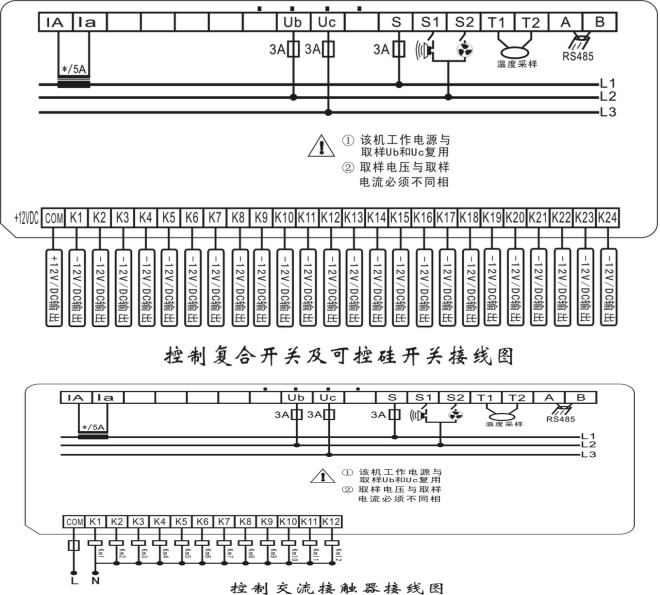

接線圖示見圖。

7.4 自動運行 　
系統上電后，首先進入等待穩定狀態，約10s左右，進入自動運行狀態，此時液晶顯示屏右下角顯示“自動”第一屏顯示系統的功率因數（COS）、電壓、電流及24路的投/切狀態指示；
如果操作 “” 鍵可顯示所在系統的 有功、無功、頻率、再按“” 鍵可顯示諧波電壓總畸變率、諧波電流總畸變率、及安裝現場的溫度，繼續按“” 鍵下可顯示3－21次諧波電壓及諧波電流的各次畸變率。如果為客戶特殊定做帶有“催款功能”則操作 “” 鍵可顯示日期和時間。如下圖1-5和1-6
操作 “” 鍵自動裝換為手動，屏幕右下角顯示“手動”；此時按“” 鍵可投入電容器，按“” 鍵可切除電容器。　
注意：在系統負荷較小時，不可手動強行投入較多電容器，600秒無人操作時自行轉換為“自動”狀態
當某路電容量被設置為“00”Ｋｖａｒ時，則該路不能投入。
顯示器符號詮釋：見視圖０－２
（１）為電容器的投入狀態投入時該路數顯示　
（２）“”　字樣出現表示對應的功能已經關閉，例如：出現“密碼　關閉此功能”則代表無密碼。
（３）“服務提示”字樣出現且閃爍表示設置的催款功能到期了請聯系供應商。
（４）“通訊收發”字樣出現且收發字樣交替出現表示通訊正在收發數據。
（５）“”圖標出現且在轉動表示控制風扇信號輸出，控制器端子S與S2接通。
（６）“報警”字樣出現且閃爍表示某個參數超出設定值, 此時報警信號輸出，控制器端子S與S1接通。同可“”鍵看屏幕的某個參數同時在閃爍就表示此參數越限。
（7）“”在正常工作的時候此圖標一直點亮表示負載呈感性,如果過補償則換成“”點亮負載呈容性。
    過補償功率因數超過-0.8或過補償時間連續保持180秒則“報警”點亮并報警輸出。
（8）“投入”字樣出且進度條“”滿后就會有一路電容器投入,同樣 “切除”字樣出且進度條“”滿后就會有一路電容器切除。如果都沒有出現表示此狀態不需要投切電容器，（進度條“”走的快慢取決于投切延時及放電延時的設置，進度條10等分了以上時間）
（9）正常運行或需要設置時應在“自動”顯示狀態下。手動投切時必須在“手動”顯示狀態下操作
7.8 參數設置
產品有關控制及保護參數，出廠已經預置。如首次使用，用戶可根據現場需要對該設備相關參數進行修改（非常必要）。操作步驟如下：
★特別說明：以下所有能設置為00時，就會出現“關閉此功能”，對應的此項功能就處于關閉狀態。
（1）如何進入設置菜單

１. 常按“”鍵3秒，可進入?yún)?shù)設置模式。首先顯示“輸入密碼”項。單按“” 鍵切換和確認密碼的每一位；按“”或“”鍵修改閃爍字符的數值。只有輸入正確密碼才可以進入?yún)?shù)設置模式。退出設置可以常按“”鍵3秒。出廠默認密碼設置為0000。
２. 密碼輸入正確后，直接進入?yún)?shù)設置模式，默認進入設置模式后首頁顯示電流一次側CT參數設置。每一項參數設置修改重復如下①--④步驟：
① 如果單按“”或“”鍵，上下翻頁查看或修改設置項目參數。（設置項目名稱閃爍，提示用戶當前準備修改該項參數。）
② 單按“”鍵確認修改此項參數，設置項目名稱為常亮，與設置項目名稱對應的參數字符閃爍，提示用戶現在正在修改此項參數。
③ 操作 “” 鍵加參數、 “” 鍵減參數；（長按數值快速增減）
④ 再次按“”鍵，保存修改后的參數，（設置項目名稱閃爍，提示用戶當前設置已經生效。）

（2）取樣電流CT配置

（3）日期、時間、崔款日期及關閉催款功能設置（無此功能時不出現以下設置菜單）
